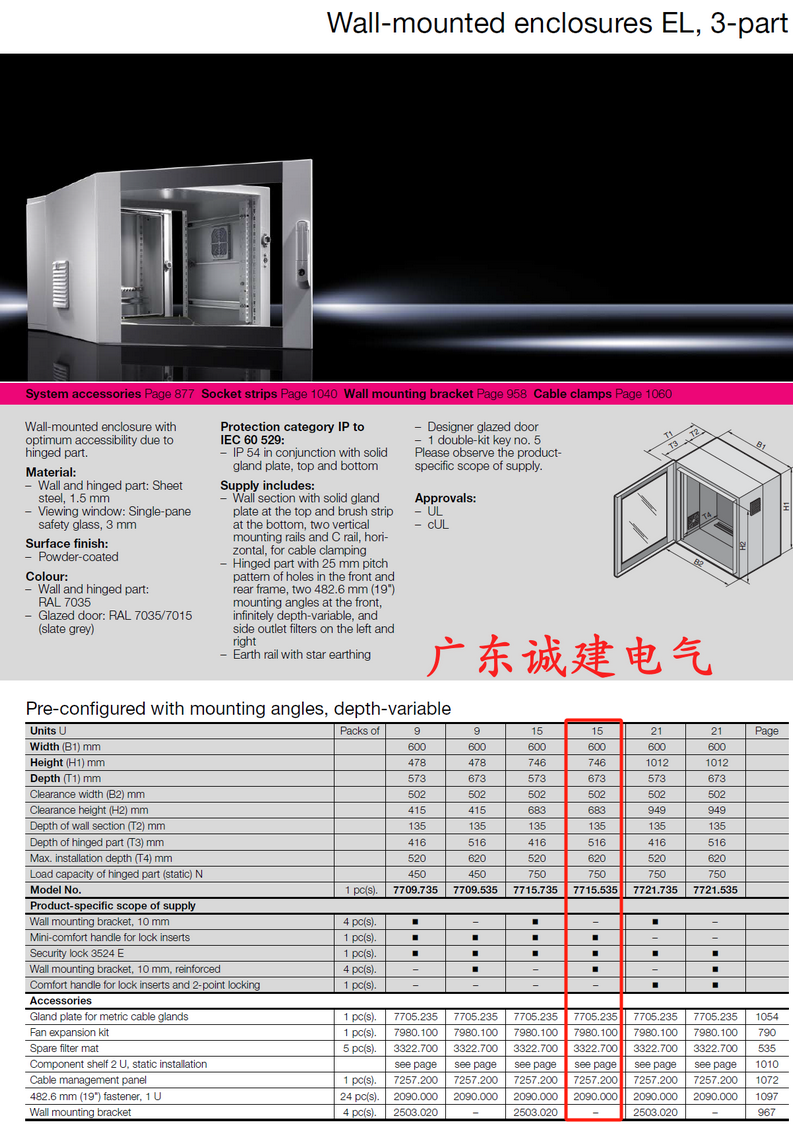

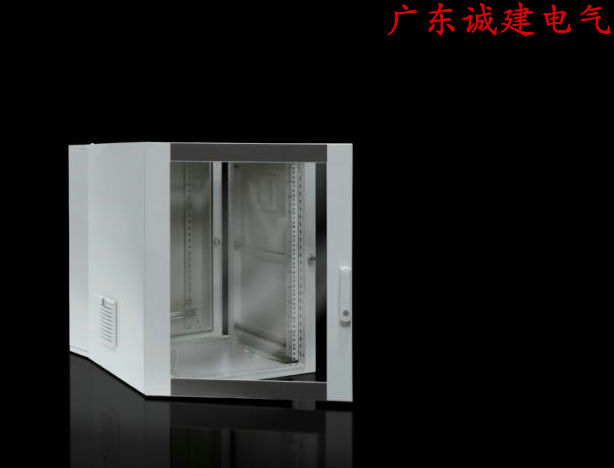

壁挂式箱体EL, 3段式预装有安装角轨，深度可调

三段壁挂式箱体，预装配下列组件：上方封闭下方具有刷条组件的封盖板、安装轨、C型轨、排出过滤器、接地轨、挂壁式固定支架

DK壁挂式箱体，3件式，宽x高x深：600x746x673mm，15U，预组装，防护等级IP54，上下带封闭式法兰板

■ 威图机柜型式：

壁挂式箱体IT

预装有安装角轨，深度可调

■ 威图机柜产品描述：

通过铰链，可以很轻松的操作壁挂式机柜。

■ 威图机柜材料：

壁挂部件和可转动部分：钢板，1.5mm

检视窗用透明片：单片安全玻璃，3mm

■ 威图机柜表面：

粉末涂层

■ 威图机柜General colour：

RAL7035

■ 威图机柜颜色：

壁挂部件和可转动部分：RAL7035（颜色表查询）

透明门：RAL7035/7015（瓦灰色）

■ 威图机柜供货范围：

壁挂部件带上部封闭式盖板和下部刷条，两条垂直冲孔轨和用于电缆应力消除的水平C型轨

前后框架和前部19英寸安装角轨铰链连接部分带有27mm间距的模数孔，深度间距可无级调节，左右各配一个出风过滤窗

星型接地轨

装饰型透明门

1控制柜双齿钥匙5号

壁板固定支架10mm，加固

用于锁芯的微型舒适型手柄

安全锁3524E

■ 威图机柜高度单位：

15U

■ 威图机柜尺寸：

宽度: 600mm

高度: 746mm

深度: 673mm

■ 威图机柜安装深度：

620mm

■ 威图机柜可用尺寸：

可用宽度: 502mm

可用高度: 683mm

■ 威图机柜可转动部分的深度：

516mm

■ 威图机柜壁挂部件的深度：

135mm

■ 威图机柜IK编码：

IK08

■ 威图机柜铰链部分的承载力（静态）：

750N

■ 威图机柜基本材料：

钢板

■ 威图机柜防护等级IP，符合EN 60 529标准：

防护等级IP54与封盖板连接上部和下部

■ 威图机柜海关税号：

94032080

■ 威图机柜EAN：

4028177551022

■ 威图机柜ETIM 9：

EC000261

■ 威图机柜ECLASS 8.0：

27142408

包装单元： 1件

重量/净重：45.6kg

重量/毛重：48.1kg

附件：
01、DK2090000 482.6mm(19英寸)紧固件1U
02、DK7257200 电缆管理板
03、DK7980100 风扇扩展组件
04、EL7705235 用于公制电缆固定螺栓的封盖板
05、DK7859000 IT LED系统灯具
06、DK7119250 承板2U固定安装/颜色RAL7035/深度250mm
07、DK5501615 承板2U固定安装/颜色RAL9005
08、DK7119400 承板2U固定安装/颜色RAL7035/深度400mm
09、SK3322700 备用过滤垫
一、微型舒适型手柄
10、DK7705120 用于半圆形锁
11、DK7705110 用于锁芯
二、安全锁芯和按钮锁芯
12、TS8611200 按钮锁芯以及安全锁芯锁号12321，不能用另外的锁
13、TS8611190 按钮锁芯
