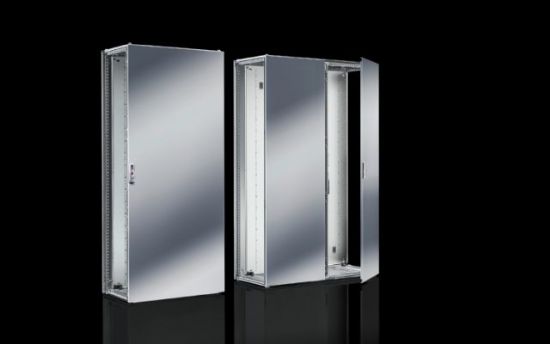

在工业成套装配中，威图机柜的装配并不是从柜体开始，而是从安装板开始规划。对成套厂来说，安装板并非后期附件，而是整个控制系统机械与电气布局的核心载体。变频器、断路器、接触器、PLC、电源模块等主要元件，全部依托安装板完成固定与定位，没有安装板，威图机柜本身无法进入实质性的装配阶段。在威图机柜体系中，安装板与柜体结构是同步设计的。以常见的工业控制柜为例，柜体深度800mm、高度2000mm的规格，是为了满足中大型电气元件的垂直安装需求，同时为走线、散热和后期维护预留空间。成套厂在拿到项目图纸后，第一步通常就是确认安装板尺寸是否与威图机柜体匹配，而不是先考虑门、侧板等外部部件。
从装配流程看，安装板决定了柜内结构
在成套厂的实际流程中，安装板往往会被单独取出，在工位上完成元件预装。这种方式可以显著提高装配效率，也方便在威图机柜外完成打孔、攻丝和元件定位。等到所有元件按图纸固定完成后，再将整块安装板整体推入或固定到威图机柜内部，这一步直接决定了柜内空间利用率和布线是否顺畅。
安装板的颜色通常为RAL7035，这并非装饰需求，而是为了在工业现场提供良好的对比度，便于装配人员识别端子编号、导线走向和元件标识。这一点在实际装配中非常明显，尤其是在元件密集、线路复杂的项目中，浅色安装板可以有效降低误操作概率。
需要特别说明的是，安装板主要应用于工业控制柜体系，而并非IT威图机柜的核心部件。IT威图机柜更多依赖19英寸导轨和机架结构，用于服务器、交换机等标准化设备安装，而工业柜中的元件规格差异大、安装方式多样，必须依靠整块安装板来实现灵活布局。因此，在成套厂的日常工作中，安装板几乎只与工业自动化、电力控制、设备控制类项目相关。
选型错误，直接影响装配和交付周期
在实际项目中，如果安装板深度或高度选型不当，会直接导致元件无法按图安装，甚至需要返工更换。比如深度800mm的柜体，如果安装板规格不匹配，大功率变频器或带散热器的元件就可能与门板或侧板发生干涉。这类问题一旦出现在装配中后期，往往会拖延整个项目交付周期。
因此，对成套厂而言，威图机柜安装板不是“可有可无的配件”，而是贯穿设计、装配、调试全过程的关键部件。只要是工业控制柜，安装板一定会被重点关注，也不可能被忽视。
