一台工业控制柜里面，真正复杂的地方往往不是电气元件本身，而是这些元件之间如何连接。断路器、保护装置、控制设备以及其他用电单元各自承担不同功能，但最终都需要通过合理的配电结构形成一个完整的电气系统。设备数量越多，连接关系就越复杂，因此配电系统的设计方式会直接影响控制柜的整体结构。
过去的控制柜通常依靠大量导线完成不同设备之间的连接。这样的方式使用范围广，也比较容易理解，但当设备越来越多以后，线路数量会不断增加。设计人员需要考虑线路走向，装配人员需要逐条完成接线，设备投入运行以后，维护人员还需要根据线路标识判断不同回路之间的关系。

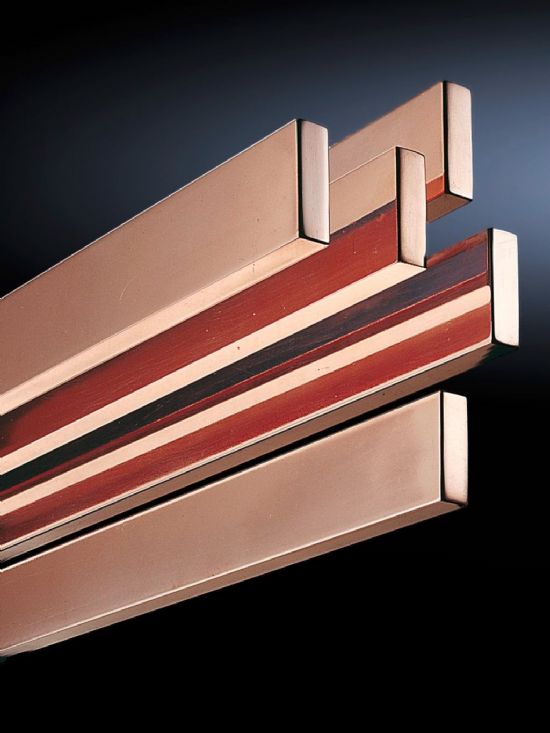

威图母线提供了一种更加集成化的配电方式。以RiLine Compact为代表的紧凑型配电系统，将母线集成在底板结构中，再通过相应的连接组件与电气设备建立联系，使配电系统不再完全依赖大量独立导线来完成。威图官方资料显示，该系统的底板采用集成母线结构，并通过预制的连接位置实现组件的快速定位和直接接触，从而减少传统布线工作。
从控制柜设计角度来看，这种变化首先体现在配电结构更加集中。传统布线需要根据每一个设备的安装位置安排线路，而母线系统可以先建立一个统一的配电基础，再根据设备的实际需求选择相应的连接组件。
这种方式对于小型控制柜尤其有意义。柜体内部的空间本来就有限，如果大量线路同时分布在不同区域，就容易造成空间利用率下降。线路不仅占据安装区域，还需要预留相应的走线和整理空间。配电结构集中之后，设计人员可以把更多精力放在元件之间的合理布局上。
威图母线的另一个特点，是把配电连接与设备安装结合起来。对于传统控制柜来说，安装一个电气元件之后，通常还需要考虑它与电源之间的连接方式。采用集成式母线结构之后，设备可以通过相应的适配组件接入配电系统，使安装和供电之间的关系更加直接。
这种设计思路改变的其实是控制柜内部的工作逻辑。过去是先安装设备，再通过导线解决连接；而采用系统化母线之后，可以先确定配电平台，再围绕这个平台布置不同的设备。两种方式最终都可以实现供电，但在柜内结构和装配过程上存在明显区别。
对于设备制造企业来说，后一种方式更容易形成统一的生产模式。假设同一种自动化设备需要生产几十台甚至更多，如果每台控制柜都需要重新整理大量配电线路，重复性工作会非常多。采用相对统一的威图母线结构后，同类设备可以围绕相似的配电平台进行设计和装配。
当设备型号发生变化时，也可以根据实际需求调整连接组件，而不是完全推翻原有的配电思路。这种特点对于需要根据客户要求进行配置的设备制造企业比较实用。
母线系统的作用还体现在设备之间的电源分配关系上。一个控制柜中可能同时存在多个不同类型的电气设备，它们的安装尺寸、功能和电气需求各不相同。如果每一个设备都采用独立的电源连接方式，柜内线路很容易逐渐增加。
威图母线可以把公共配电部分集中起来，让不同设备按照相应的方式接入。这样做以后，电源从进入柜体到分配给各个回路之间的关系会更加容易理解。对于设计人员来说，可以围绕一个统一的配电基础安排不同的负载；对于维护人员来说，也更容易找到相应的配电区域。
在实际工程中，这种结构还有一个容易被忽略的价值，就是方便设备后期变化。工业设备使用几年以后进行升级是比较常见的情况，增加一个传感器、控制单元或者执行设备，都可能涉及电气系统调整。
如果原来的配电方式大量依赖固定线路，那么增加设备时往往需要重新安排线路走向。而模块化母线系统可以根据实际需要增加相应的连接组件，让部分扩展工作围绕现有配电基础进行。
RiLine Compact采用4.5毫米间距的连接布局，并针对紧凑型机柜和小型控制柜进行设计。这样的结构使配电组件能够在较小范围内进行配置，也让设备连接具有一定的灵活性。
当然，控制柜中的配电并不是越紧凑越好。真正合理的设计还需要考虑额定电流、工作电压、设备数量、安装环境以及保护要求。威图不同型号的RiLine Compact底板具有不同的额定参数，例如部分产品额定电流可达到125A或160A，额定工作电压可达到690V AC，具体参数需要根据对应型号的技术资料进行确认。
因此，在选择威图母线时，不能只根据柜体尺寸来决定，而应该先明确整个控制柜的电气需求。哪些设备需要接入母线，哪些回路需要独立处理，电流等级如何确定，保护设备怎样配置，这些内容都需要在设计阶段进行综合考虑。
连接组件同样是整个系统中的重要部分。母线本身负责建立配电基础，而适配器则承担设备与母线之间的连接任务。威图相关资料显示，RiLine Compact配套的适配器可以用于直接安装在底板上，并根据不同用途承担导体连接或者开关设备、保护设备的安装和电气连接。
这意味着配电系统可以根据不同设备的实际需求进行组合，而不是所有设备都采用完全相同的连接形式。对于电气设计人员来说，这种组合方式可以让配电方案更加灵活，也有利于针对不同设备建立相应的柜内结构。
从装配现场来看，连接方式的变化同样值得关注。传统控制柜装配中，接线往往是一项比较耗时的工作，尤其是线路较多的时候，需要不断确认线号、端子位置和线路去向。母线系统通过直接接触和组件化连接，可以减少部分重复性的布线操作。威图官方资料也明确将减少布线工作作为该类底板设计的重要特点。
对于批量生产而言，减少重复操作并不只是为了提高某一台柜子的装配速度，更重要的是让生产流程更加容易固定下来。设计、采购、装配和维护可以围绕相对统一的系统结构进行衔接。
另一方面，结构统一也有利于后期检查。一台控制柜出现故障时，维修人员首先需要判断问题位于哪个区域。如果柜内配电结构比较分散，就需要从多个位置查找线路；如果配电区域具有较明确的系统结构，则可以更快定位需要检查的范围。
威图母线在这一方面提供的是一种系统化思路，而不是单独解决某一条线路的问题。母线、底板、适配器和保护设备之间形成配合之后，控制柜的配电关系能够以更加清晰的方式呈现出来。
对于自动化生产设备、机械设备和小型工业控制柜而言，这种设计尤其值得关注。现代设备在不断增加功能的同时，又希望控制柜保持紧凑。如果继续增加传统线路，很容易出现元件越来越多、线路越来越复杂的情况。采用更加集成的配电方式，则可以从系统层面重新安排柜内结构。
广东诚建电气在进行相关产品配置和电气项目应用时，也需要根据实际设备情况进行选择。威图母线适不适合某一个项目，并不是单看产品名称就可以确定，而需要结合柜体尺寸、负载需求、设备类型和实际安装条件进行判断。
对于一些设备数量较少、线路结构非常简单的控制柜，传统配电方式可能已经能够满足需求；而对于元件数量较多、空间受到限制，同时又需要考虑批量生产和后期扩展的控制柜，系统化母线配电则更值得进行方案比较。
从这个角度来看，威图母线真正改变的是控制柜的配电组织方式。它把原本分散在不同位置的电源连接集中到一个更加明确的系统中，再利用相应组件完成设备接入，使控制柜内部的电气连接从“逐点接线”逐渐转向“系统连接”。
这种变化对于控制柜设计的影响是长期的。设计人员可以更加早地确定配电结构，装配人员可以围绕统一的安装方式开展工作，维护人员也能够根据系统结构理解柜内电气关系。
随着工业自动化设备继续向小型化、集成化发展，控制柜内部需要承载的功能还会不断增加。未来的配电系统不仅要解决电源分配，还需要兼顾空间利用、设备连接、生产效率和后期调整。
威图母线所采用的系统化设计，为这些需求提供了一种可供选择的实现方式。它不是简单地减少几根导线，而是通过母线、底板和连接组件之间的配合，让控制柜形成更加有组织的配电结构。
因此，在进行新一代控制柜设计时，与其等到线路越来越多以后再考虑如何整理，不如从配电系统的基础结构开始规划。对于符合应用条件的工业设备，威图母线可以成为连接电源、保护设备和不同用电单元之间的重要组成部分，让有限的柜内空间承载更加清晰的电气系统。
